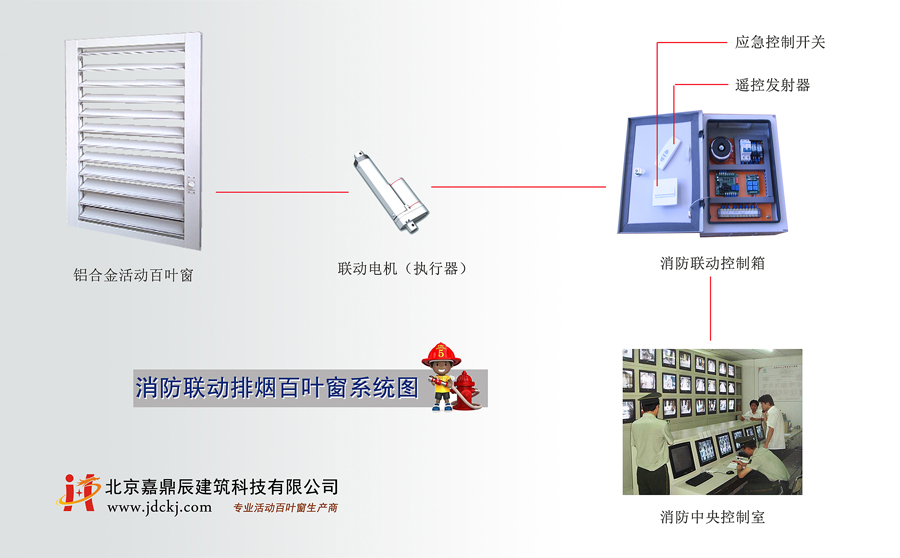

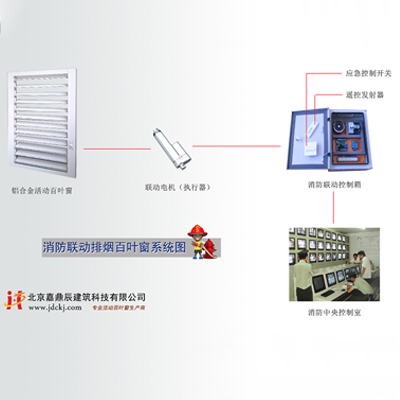

消防联动百叶窗系统基本组成部分控制部分、应急部分、消防信号接收部分、执行部分。消防联动通风百叶窗采用电机驱动，结合专业的控制箱能智能联动消防系统实现叶片的应急需要的开启关闭，从而实现环境空间的防火要求。嘉鼎辰消防联动百叶窗外观时尚，性能运行稳定，是现代建筑消防防火要求的理想选择。

嘉鼎辰消防联动百叶窗—— 功能介绍：

自检功能：平时系统出现故障会及时有指示灯显示，提示及时修理，以保证安全。

应急功能：紧急开关可在紧急情况下第一优先执行开窗命令，火警发生时如消防。

风雨感功能：如果控制箱接有风雨感应器，当有降雨或有强风时风雨感会发出信号，控制箱接收此信号后会发出关窗指令，此时通风开关无效。信号解除后通风开关功能恢复。

紧急开窗功能：如果控制箱接有紧急按扭或与消防联动，当有火警发出或按动紧急按扭，控制箱会自动开窗，此时通风开关、风雨感和其它智能控制器无效，直至警报解除。

其它智能控制功能：如果控制箱接有温感器，时间控制器，当达到控制器设定值时控制箱会自动开窗或关窗。

后备电源：控制箱内有蓄电池，当外接电源断电时控制箱可由电池来供电，可保证主控制箱在72小时内正常工作，保证了排烟系统的可靠性。

嘉鼎辰电动消防百叶窗—— 组成部分:

开窗器

◎开窗器是电动窗系统中的执行部件

◎开窗器工作电压：24VDC

◎开窗器设计寿命：启闭30000次

开关

◎在电动窗系统中用于控制窗户的日常通风

风雨感应器

◎当有强风或降雨时，风雨感会启动控制系统自动关窗，届时通风开关失效，待信号解除后通风开关恢复正常

紧急按钮

◎当有火警发生时可通过按压该按钮来紧急开窗排烟

◎拥有自检功能，面板上三个LED灯指示当前系统状态 黄色：有故障 红色：有火警 绿色：正常

◎线路如果有断点，排烟窗会立即自动开启

消防主控箱

◎接收消防信号、烟感探头信号

◎故障自检功能、紧急开关和通风开关

◎智能控制功能：接风雨、温度感应、时间控制、楼宇自控

其他智能控制

◎若控制箱接有温感器、时间控制器，当达到控制器设定值时控制箱会自动开窗或关窗

◎后备电源：控制箱内有蓄电池，当外接电源断电时控制箱可由电池来供电，保证主控箱在72小时内正常工作

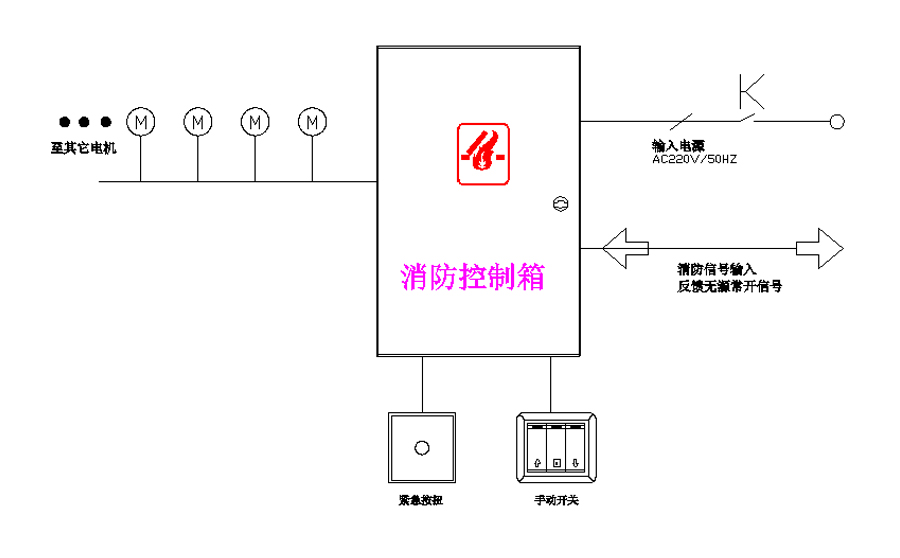

嘉鼎辰消防联动百叶窗—— 消防控制箱:

以一个消防智能控制箱配多个扩展箱达到工程使用需求，每个20A的扩展箱能够接驳20台1A的开窗机，以100个消防排烟天窗的例子来算，每个消防排烟天窗配置1台开窗器，也就是说每20台开窗器需要1个20A的扩展箱，总计需要5个20A的扩展箱，5个扩展箱再并入消防智能控制箱内，以工程自带的消防室发出信号给消防智能控制箱，然后消防控制箱发出指令以同时开启100个排烟天窗达到排烟目的。

嘉鼎辰消防联动百叶窗施工安装工艺流程

一、 百叶窗——划线定位

根据数据图纸中百叶窗的安装位置、尺寸和标高，依据百叶窗中线向两边量出百叶窗窗边线。以顶层百叶窗边线为准，用线坠或经纬仪将百叶窗边线下引，并在各层百叶窗口处划线标记，对个别不直的边应剔凿处理。

百叶窗的水平位置应以楼层室内+1000mm的水平线为准向上翻，弹线找直。每一层必须保持百叶窗上皮标高一致。

二、 百叶窗—窗框安装固定

将框塞入洞口，根据图纸要求的位置及标高，用木楔子及垫块将框临时固定，框中线与洞口中线对齐，调整标高，保证上下一条线，左右一水平。重点调整下框的水平及立框的垂直度和角方正。待各项均符合要求以后，用膨胀塞固定。注意：底框用铁件固定，固定时要随时检查底框的水平度和立框的垂直度并调整。

三、 百叶窗——塞缝

框洞之间填塞闭孔泡沫塑钢、发泡聚苯乙烯等弹性材料，分层填实，拆掉木楔后的洞同样应分层填塞同样材料

四、 百叶窗——抹灰做口

内外口抹灰时，外侧窗台略低于内侧窗台。外侧抹灰时要用5mm厚片料将框和抹灰层隔开，待砂浆硬化后取出并修规矩，抹灰面应超出窗框，其厚度一下影响百叶窗开启为宜，外侧抹灰不能淹没框下的出水口。

五、 百叶窗——扇及五金件安装

百叶窗扇在安装前一定要检查其是否变形或翘曲，安装完毕后要检查其推拉是否灵活并调整，五金件要牢固好用。

六、 百叶窗——打密封胶

内、外墙涂料或面层施工完毕后，将百叶窗内外框边与洞口相接处及拼樘料与百叶窗框间隙用嵌缝胶进行密封处理。要求连续、均匀、薄厚合适。将飞边及多余嵌缝膏用布或棉丝及时处理干净。
